一、產品簡介：

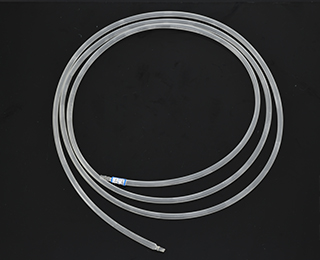

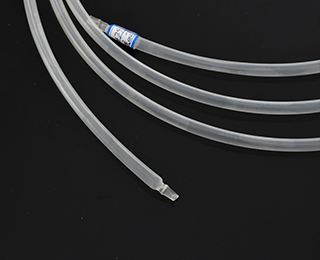

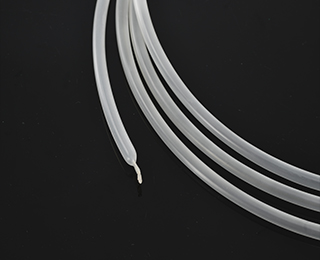

DWT是一種內層附有熱熔膠的半柔性熱縮管，外層是由輻射交聯聚烯烴組成，內層是專門設計的膠性內壁；加熱時內壁熔融，并隨外壁收縮填充孔隙或縫隙，冷卻后，雙壁管壁厚均勻、堅實。廣泛應用于電子設備的接線防水，電線分支處的密封固定，金屬管線的防腐保護，以及防止由高分子鏈松弛產生的松動和脫落，如水下燈飾、汽車油管、高級線束等。
二、特性參數
項 目 | 特性 | |
收縮溫度/℃ | 110 | |
溫度等級/℃ | 125 | |
抗張強度/MPa | ≥10.4 | |
耐電壓等級（V） | 600 | |
斷裂伸長率/% | ≥200 | |
軸向收縮率/% | ≤15 | |
空氣烘箱老化 | 158.0±1.0℃, 168hrs | |
熱老化后 | 抗張強度/MPa | ≥7.3 |
斷裂伸長率/% | ≥100 | |
擊穿強度/kV/mm | ≥15.0 | |
體積電阻率/Ω.cm | ≥1013 | |
阻燃性 | 全管 | |
吸水性/% | 小于 0.4% | |
流變性 | 好 | |
軟化點/℃ | 120±5 | |
剝離強度/N/25mm | >80 | |
三、雙壁內膠熱收縮管成品尺寸規格
A． CB—DWT(3X)
規格（Size） | 擴張后 As Supplied（mm） | 完全收縮后 After Recovery（mm） | |||
很小內徑 （Min ID） | 總厚 Nominal Wall Thickness | 很大內徑（Max ID） | 總壁厚 （Total Wall Thickness） | 膠層厚度 （NominalAdhesive Wall） | |
Ф1.6 | 1.7 | 0.25±0.15 | 0.8 | 0.4±0.2 | 0.1～0.15 |
Ф2.4 | 2.4 | 0.3±0.15 | 0.8 | 1.0±0.28 | 0.2～0.3 |
Ф3.2 | 3.2 | 0.3±0.15 | 1.0 | 1.0±0.28 | 0.2～0.3 |
Ф4.8 | 4.8 | 0.3±0.15 | 1.6 | 1.0±0.28 | 0.2～0.3 |
Ф6.4 | 6.4 | 0.3±0.15 | 2.1 | 1.0±0.28 | 0.2～0.3 |
Ф9.5 | 10.0 | 0.3±0.15 | 3.3 | 1.0±0.28 | 0.1～0.2 |
Ф9.5 | 9.5 | 0.45±0.20 | 3.0 | 1.40±0.28 | 0.3～0.4 |
Ф12.7 | 12.7 | 0.60±0.20 | 4.0 | 1.78±0.35 | 0.4～0.5 |
Ф15.7 | 15.7 | 0.60±0.20 | 5.0 | 1.78±0.35 | 0.4～0.5 |
Ф19.1 | 19.1 | 0.75±0.25 | 6.0 | 2.25±0.55 | 0.5～0.6 |
Ф25.4 | 25.4 | 0.75±0.25 | 8.4 | 2.54±0.55 | 0.6～0.7 |
Ф30.0 | 30.0 | 0.75±0.25 | 10.0 | 2.54±0.55 | 0.6～0.7 |
Ф40.0 | 40.0 | 0.75±0.25 | 13.7 | 2.54±0.55 | 0.6～0.7 |
Ф50.0 | 50.0 | 0.75±0.25 | 16.5 | 2.54±0.55 | 0.6～0.7 |
B． CB-DWT(4X)
規格（Size） | 擴張后 As Supplied（mm） | 完全收縮后 After Recovery（mm） | |||
很小內徑 （Min ID） | 總厚 Nominal Wall Thickness | 很大內徑（Max ID） | 總壁厚 （Total Wall Thickness） | 膠層厚度 （NominalAdhesive Wall） | |
1/4 | 4 | 0.25±0.10 | 1 | 1.00±0.28 | 0.2～0.3 |
8/2 | 8 | 0.25±0.10 | 2 | 1.00±0.28 | 0.2～0.3 |
12/3 | 12 | 0.35±0.20 | 3 | 1.40±0.28 | 0.3～0.4 |
16/4 | 16 | 0.45±0.20 | 4 | 1.78±0.38 | 0.4～0.5 |
19.1/4.8 | 19.1 | 0.60±0.30 | 4.8 | 2.25±0.38 | 0.5～0.6 |
24/6 | 24 | 0.60±0.30 | 6 | 2.25±0.38 | 0.5～0.6 |
32/8 | 32 | 0.65±0.40 | 8 | 2.54±0.70 | 0.6～0.7 |
38.1/9.5 | 38.1 | 0.65±0.40 | 9.5 | 2.54±0.70 | 0.6～0.7 |
備注：
1.壁厚包括內層熱熔膠厚度
2.可接受特殊規格產品訂單。
3.標準顏色為黑色,可接受其他顏色訂貨
4.因高倍率、雙壁管生產工藝復雜，過程中一些不可控因素，造成產品壁厚、收縮率較單壁管會有明顯偏差。

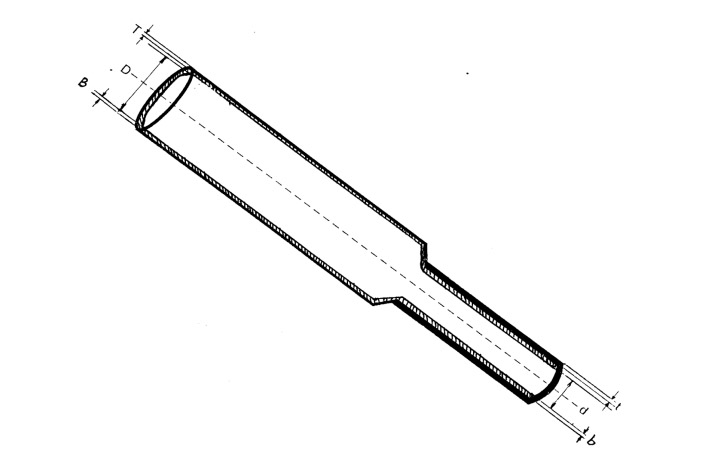

備注： D-擴張后很小內徑； T-擴張后套管外層壁厚； B-擴張后內層熱熔膠厚度； d-自由收縮后套管內徑； t-自由收縮后套管外層壁厚； b-自由收縮后內層熱熔膠厚度。
產品不印字
| |||
單位(Unit)： 毫米 | 日期(Date)： 2016.11.01 | 名稱： 雙壁內膠熱收縮管 | 圖號： DWT |
東莞市興嘉電子科技有限公司 | |||
四、材質證明
我司雙壁內膠熱收縮管是一種內層附有熱熔膠
的柔性熱縮管，外層是由輻照交聯阻燃型聚烯烴
材料附加適量助劑組成，具體組成如下表：
部位 | 原料名稱 | 使用目的 | 供應商 | 含量 | |
外層 | 中文 | ENGLISH | |||
乙烯醋酸乙烯酯 | EVA | 主劑 | 揚子巴斯夫 | 50% | |
氫氧化鎂 | Magnesium Hydroxide | 阻燃劑 | 錦昊輝 | 40% | |
磷系阻燃劑 | MP | 阻燃劑 | 宏泰基 | 5% | |
四季戊四醇酯 | Anti-oxide1010 | 防老劑 | 巴斯夫 | 1% | |
色母(碳黑) | pigment | 著色劑 | 恒彩 | 4% | |
內層 | 熱熔膠 | EVA | 密封 | 共創高聚 | 80% |
其它成分（保密） | 20% | ||||
